Saat ditekan tombol START (PB1), maka dijalankan konveyor pembawa boks. Jika sensor boks (SE2) mendeteksi keberadaan boks maka konveyor pembawa boks akan dihentikan dan konveyor pembawa apel mulai dijalankan. Sensor apel (SE1) akan menghitung hingga 10 buah apel kemudian menghentikan konveyor pembawa apel (pencacah apel akan direset) dan proses dijalankan dari awal lagi demikian seterusnya hingga ditekan tombol STOP (PB2).

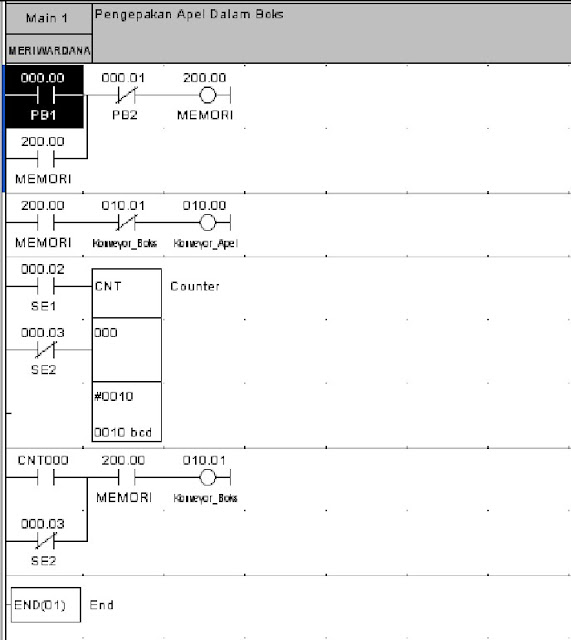

Gambar Program Ladder Diagram Pengepakan Apel Pada Plc
